Heizkreisregler

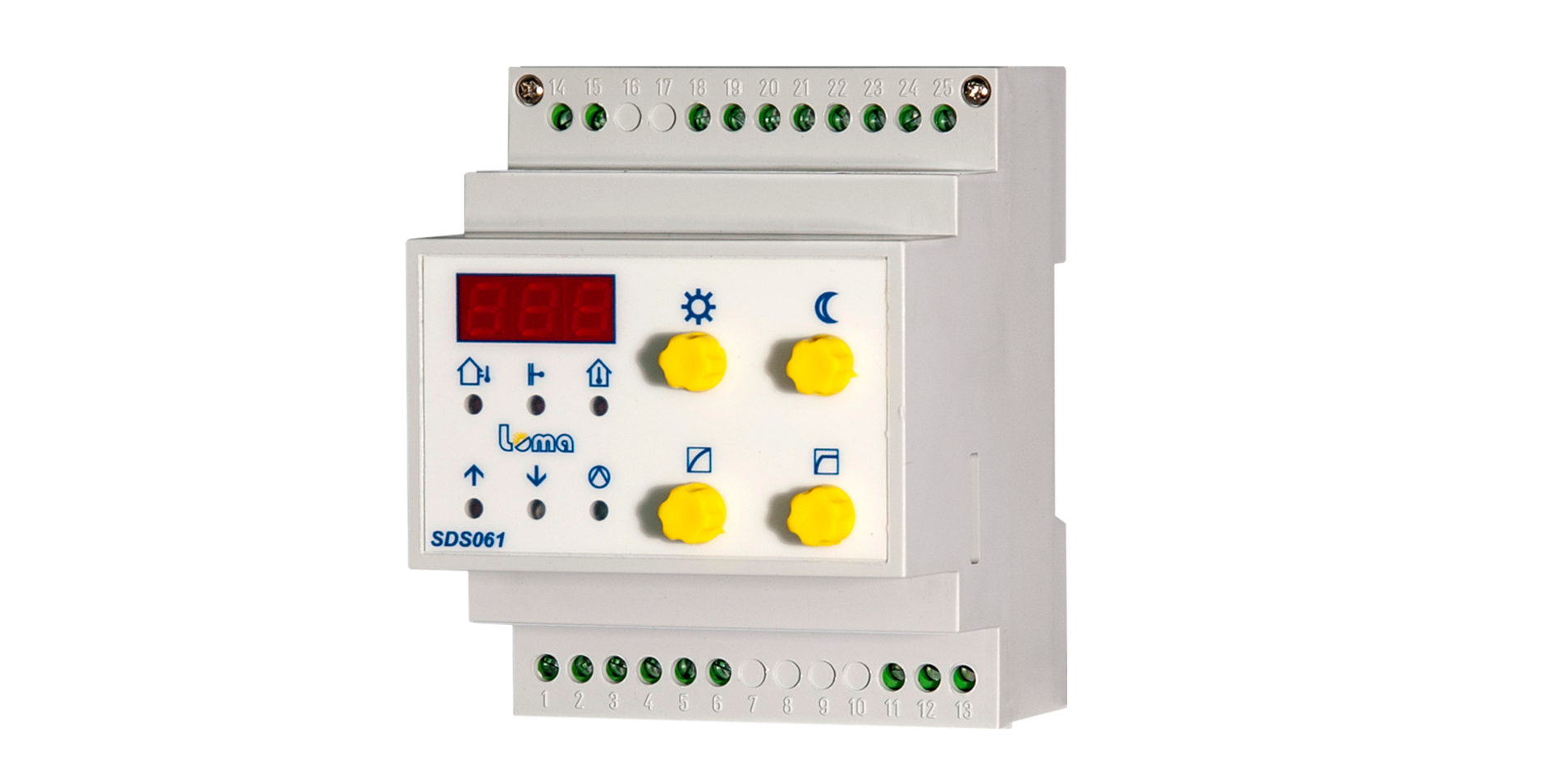

SDS061
Witterungsgeführter Heizkreisregler für einen Mischkreis
- Der Regler SDS061 wurde für eine witterungsgeführte Vorlauftemperaturregelung eines Mischkreises konzipiert. Die Vorlauftemperatur wird über die gemessene Außentemperatur, je nach eingestellter Steigung berechnet und über das Öffnen und Schließen des Stellmotors am Mischer ausgeregelt. Das Umschalten zwischen Heiz- und Absenkbetrieb erfolgt über den Digitaleingang (geschlossener Kontakt - Heizbetrieb oder geöffneter Kontakt - Absenkbetrieb) des Reglers. Die Ansteuerung kann z.B. über eine Zeitschaltuhr, über Stellmotoren des Heizungsverteilers oder über eine externe Anforderung erfolgen. Bei Anschluss des Raumfühlers (Optional) erfolgt eine automatische Begrenzung der Raumtemperatur auf die eingestellte Solltemperatur.
- Drei potentialfreie Schließkontakte (3A)
- Abmessungen: 70 x 90 x 70 mm (4 Module)

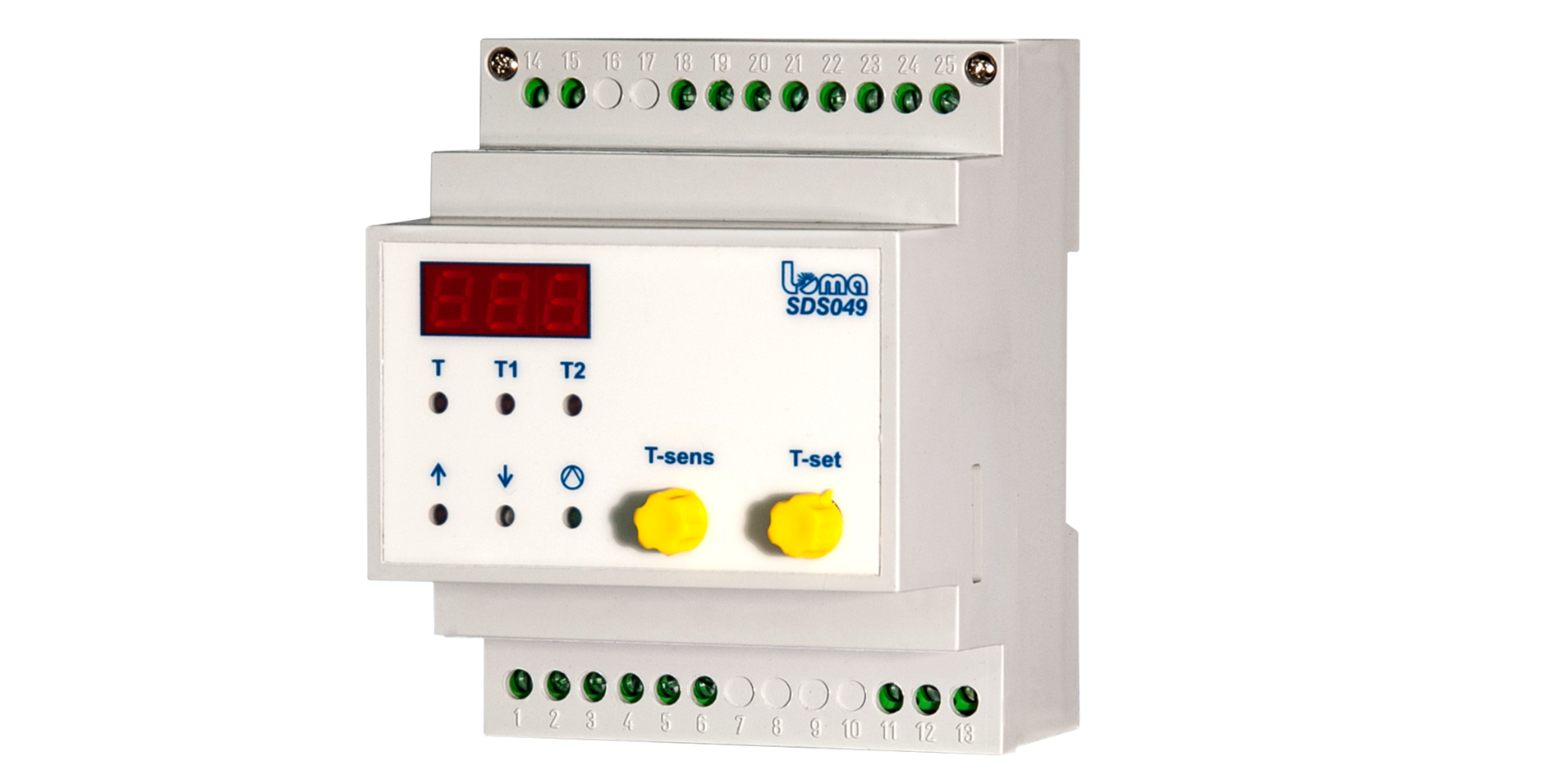

SDS049
Konstanttemperaturregler für Mischkreis
- Konstanttemperaturregler zum Heizen oder Kühlen über den Mischkreis für Boden- Wandheizung, Rücklaufanhebung, Lüftung usw.
- Drehregler zum Einstellen der Vorlaufsolltemperatur und der Sensibilität
- Aufleuchten der grünen LED bei Betrieb der Pumpe
- Aufleuchten der roten LED bei Öffnen des Stellmotors
- Aufleuchten der blauen LED bei Schließen des Stellmotors
- Handschaltung des Relais der Pumpe für Servicezwecke
- Digitalanzeige für die Vorlauftemperatur und evtl. 2 Zusatztemperaturen
- Drei potentialfreie Schließkontakte (3A)
- Abmessungen: 70 x 90 x 70 mm (4 Module)
